Замер натяжного потолка: прямоугольник, круг, овал, криволинейные сложные формы.

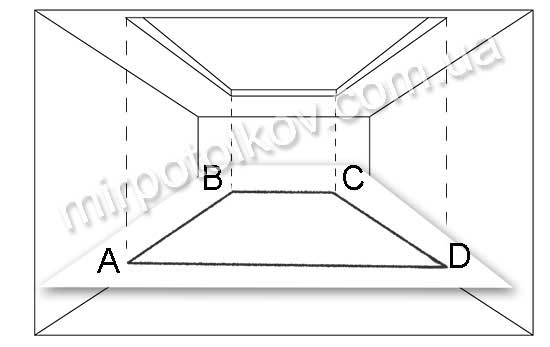

Дорогие дилеры, и только начинающие заниматься натяжными потолками, мы составили для вас нехитрую инструкцию: Как правильно измерить натяжной потолок, чтобы его потом правильно раскроили и изготовили в цеху? Для начала нужно понять, что чертеж натяжного потолка – это проекция потолка на пол. Как если бы потолок сняли и опустили вниз на пол и обвели.
замер натяжного потолка

рисуем проекцию потолка на лист бумаги


Итак, зайдите в помещение и, стоя в дверях, зарисуйте контуры потолка максимально приближенно к пропорциям существующего, учитывая все искривления и углы. Потом каждую точку нужно назвать буквой латинского алфавита: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z, расставляя их по часовой стрелке.

Если натяжной потолок имеет очень сложную и криволинейную форму, то буквы могут закончиться, тогда повторяем алфавит, но уже с индексом 1, например, А1, В1 и так далее. И соответственно в очень редких случаях, но бывает и такое, дальше используется индекс 2, 3 и дальше.

Прямоугольный потолок.

Если натяжной потолок имеет форму квадрата или прямоугольника с четырьмя углами, тогда все просто и очевидно. Мы расставляем по углам по часовой стрелке буквы A, B, C D. Измеряем расстояние между ними, называя эти отрезки соответственно:
AB=
BC=
CD=
DA=
Но просто измерить все длины сторон прямоугольника натяжного потолка недостаточно, чтобы потом правильно его построить в программе раскроя. Ведь ваш прямоугольник чаще всего не будет иметь идеально ровные углы по 90 градусов, и его параллельные стороны не будут идеально совпадать по длине. Поэтому дополнительно необходимо измерить одну диагональ в форме вашего прямоугольного натяжного потолка, например, AC или BD, в данном случае не имеет значения.

Теперь все! Остается только выслать чертеж потолка нам и мы сможем выкроить его именно таким, каким нужно.

Многоугольный натяжной потолок.

Несмотря на то, что большинство комнат на первый взгляд выглядят вполне прямоугольно, на деле оказывается, что углов у помещения больше четырех. В комнате может быть какая-то зашитая гипсокартонным коробом труба или шторная ниша, которая увеличит количество углов на 2 и больше. Или комната изначально может иметь сложную форму с множеством углов (на первый взгляд прямых – 90 градусов).

Так вот чтобы правильно произвести замер такого натяжного потолка нужно, сначала зарисовать проекцию потолка на листке со всеми выступами и углами, обозначить каждый угол буквой латинского алфавита по часовой стрелке, а потом поделить вашу сложную фигуру на треугольники диагоналями. Примерно так, какая бы сложная форма многоугольника не была, его всегда можно изобразить в виде множества треугольников.

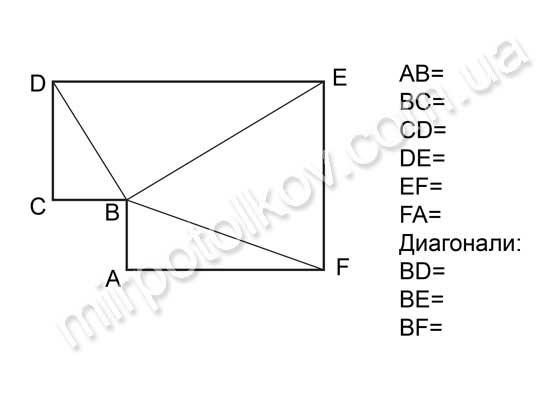

замер натяжного потолка с шестью углами

замер натяжного потолка с шестью углами

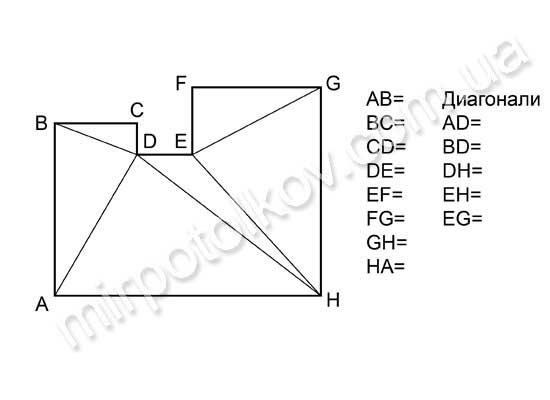

построение многоугольного натяжного потолка

построение многоугольного натяжного потолка


Потом сначала вы замеряете все отрезки в форме потолка, а потом измеряете соответствующие диагонали в форме сложного натяжного потолка. Готово, можете отправлять!

Скругленные стороны в форме натяжного потолка.

С прямоугольными потолками все более-менее понятно, а как же зарисовать идеально точно скругленные участки натяжного потолка? Алгоритм примерно тот же, вы зайдя в помещение, зарисовываете максимально точно и пропорционально ваш натяжной потолок со всеми скруглениями и выпуклостями. Потом округлую сторону делите на короткие прямые отрезки примерно по 25-30 см длиной и после этого каждой точке на потолке присваиваете букву латинского алфавита по часовой стрелке.

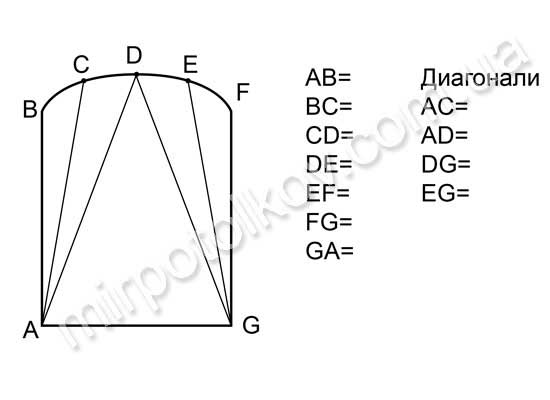

как замерить округлый натяжной потолок

как замерить округлый натяжной потолок


Всё в общем-то достаточно просто, главное внимательное выполнение данного чертежа. Описываю длины отрезков, вы отдельно измеряете прямолинейные расстояния, а криволинейные вы все брали одной длины, поэтому их можно записать так:
AB=
BC=
CD…JK =

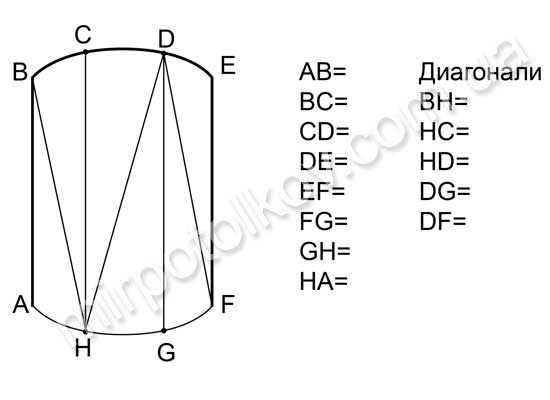

обмер криволинейного натяжного потолка

обмер криволинейного натяжного потолка


Вот такой нехитрый алгоритм построения схемы натяжного потолка. Можете отправлять на изготовление :)

Круглый натяжной потолок.

Если вам нужно замерить круглый натяжной потолок, то вам несказанно повезло – это проще простого. Вам нужно только измерить его диаметр – это хорда (отрезок) проходящий через центр вашей окружности, то есть круг в самом широком месте. И записать только

d=

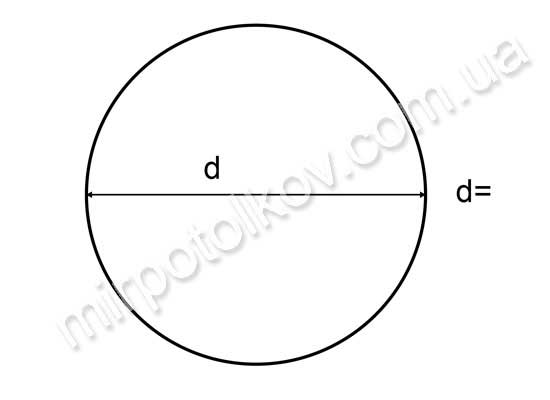

чертеж круглого потолка

измеряем только диаметр круглого натяжного потолка


Овальный натяжной потолок.

В случае с натяжным потолком в форме овала, существует два разных способа осуществления замера. Один похожий на замер скругленных потолков, а второй быстрее по скорости, но более сложный в отношении точности. 1. Первый вариант замера – как у натяжного потолка со скруглениями – смотрите выше.

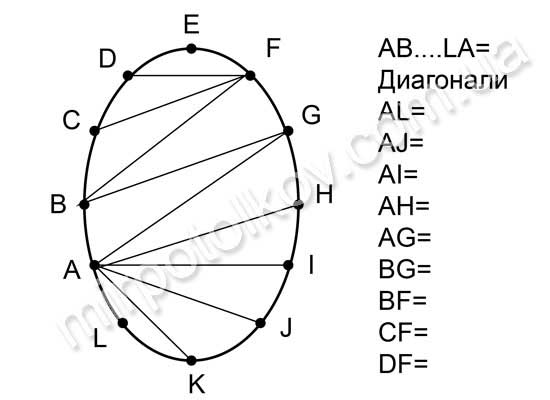

замер овального потолка

замер овального потолка с множеством точек


2. Второй вариант замера овального натяжного потолка предполагает, что овал рисуется обычно с помощью двух окружностей с разными радиусами. Одни стороны овала нарисованы с помощью маленького радиуса, а другие с помощью большого. Вам нужно на глаз определить то место, где большой радиус переходит в малый, и там расставить опорные точки, на самом потолке и на своем чертеже соответственно.

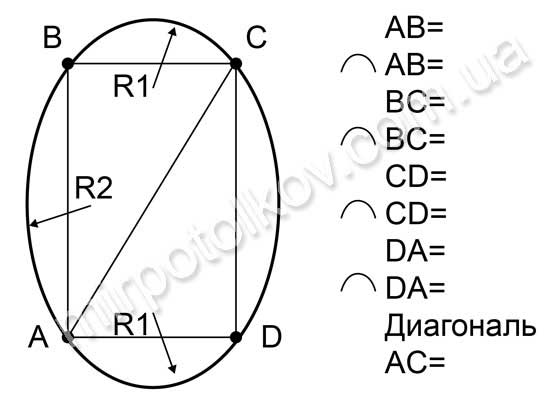

замер овального потолка быстрый способ

замер овального потолка - быстрый способ


Ну и как обычно назвать эти точки буквами латинского алфавита по часовой стрелке. То есть в итоге у вас получается овал с четырьмя опорными точками. Вам нужно измерить сначала прямые расстояния между точками, а потом измерить эти же расстояния по кривой, изгибая рулетку.

И как любой четырехугольник, вашу фигуру нужно поделить одной диагональю, размер которой также отметить на чертеже. Всё – готово, теперь ваш овал будет построен в программе предельно точно.

Натяжной потолок с отверстием в середине.

А как же замерить натяжной потолок, если это не просто замкнутая фигура, она еще имеет в середине вырез. Изначально вы измеряете внешнюю фигуру в соответствии с выше описанными алгоритмами, потом измеряете внутреннюю фигуру также.
построение потолка с отверстием посередине

построение потолка с отверстием посередине


А дальше вам нужно указать расстояние между некоторыми опорными точками на внешней фигуре и внутренней.

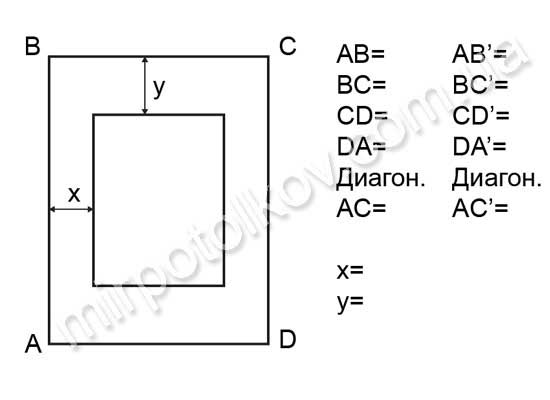

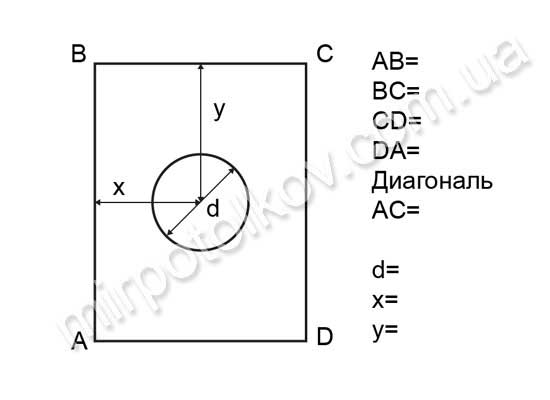

замер натяжного потолка с вырезом в центре

замер натяжного потолка с вырезом в центре


Теперь ваш чертеж готов к выполнению.

Криволинейные натяжные потолки.

Мы уже рассмотрели выше как построить натяжной потолок, который имеет скругленные некоторые отрезки. Там мы делили криволинейный отрезок на равные небольшие части по 25-30 см и измеряли их длину. Но в этом варианте мы получаем иногда огромное количество точек и тратим очень много времени на замер и построение такого натяжного потолка.

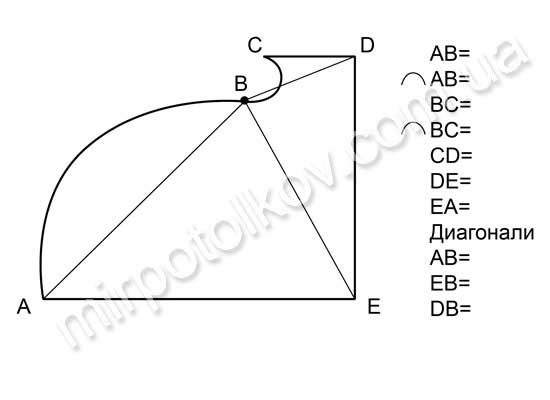

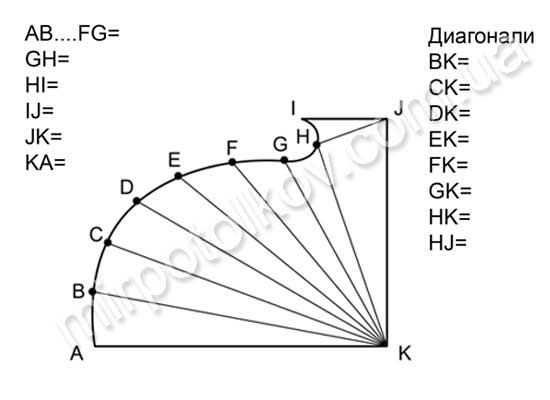

чертеж криволинейных натяжных потолков

чертеж криволинейных натяжных потолков


Поэтому существует второй способ построения сложных натяжных потолков с множеством кривых линий. Мы визуально оцениваем, где один радиус кривизны переходит в другой (меньший в больший и наоборот), в этих местах ставим опорные точки.
быстрое построение криволинейных потолков

быстрое построение криволинейных потолков


Далее, обозначаем все точки в форме натяжного потолка буквами латинского алфавита по часовой стрелке и замеряем отрезки сначала по прямой, а потом те же отрезки по криволинейным формам. То есть, допустим, отрезок AB у нас будет по прямой иметь размер 75 см, а по кривой тот же отрезок будет 86 см. Все это четко отмечаем на чертеже и готово!

Если возникнут какие-то дополнительные вопросы и сложности, тогда звоните нам – мы с удовольствием поможем и проконсультируем.
